PLC-Analyzer pro 6
PLC-ANALYZER pro 6 от AUTEM - это программный пакет для логического анализа и регистрации измеренных значений в оборудовании, управляемом ПЛК. PLC-ANALYZER pro 6 упрощает сбор, представление
и оценку сигналов ПЛК, таких как входные, выходные, флаги, таймер, счетчик, данные блока данных. Meta Manufacturing Systems является официальным дистрибьютором AUTEM GmbH. Meta Systems внедряет IIoT на малых производственных предприятиях, обладая опытом
в области машиностроения и автоматизации процессов. Благодаря проверенным IIoT-решениям мы помогаем производственным предприятиям повысить эффективность работы с минимальными инвестициями.
и оценку сигналов ПЛК, таких как входные, выходные, флаги, таймер, счетчик, данные блока данных. Meta Manufacturing Systems является официальным дистрибьютором AUTEM GmbH. Meta Systems внедряет IIoT на малых производственных предприятиях, обладая опытом
в области машиностроения и автоматизации процессов. Благодаря проверенным IIoT-решениям мы помогаем производственным предприятиям повысить эффективность работы с минимальными инвестициями.
Области применения:
- Диагностика поломок
- Устранение случайных ошибок
- Оптимизация продолжительности цикла
- Постоянная запись измеряемых величин/значений
- Профилактическое обслуживание;
- Гарантия качества
- TPM/OEE, EU Machinery Directive
- Мониторинг состояний;

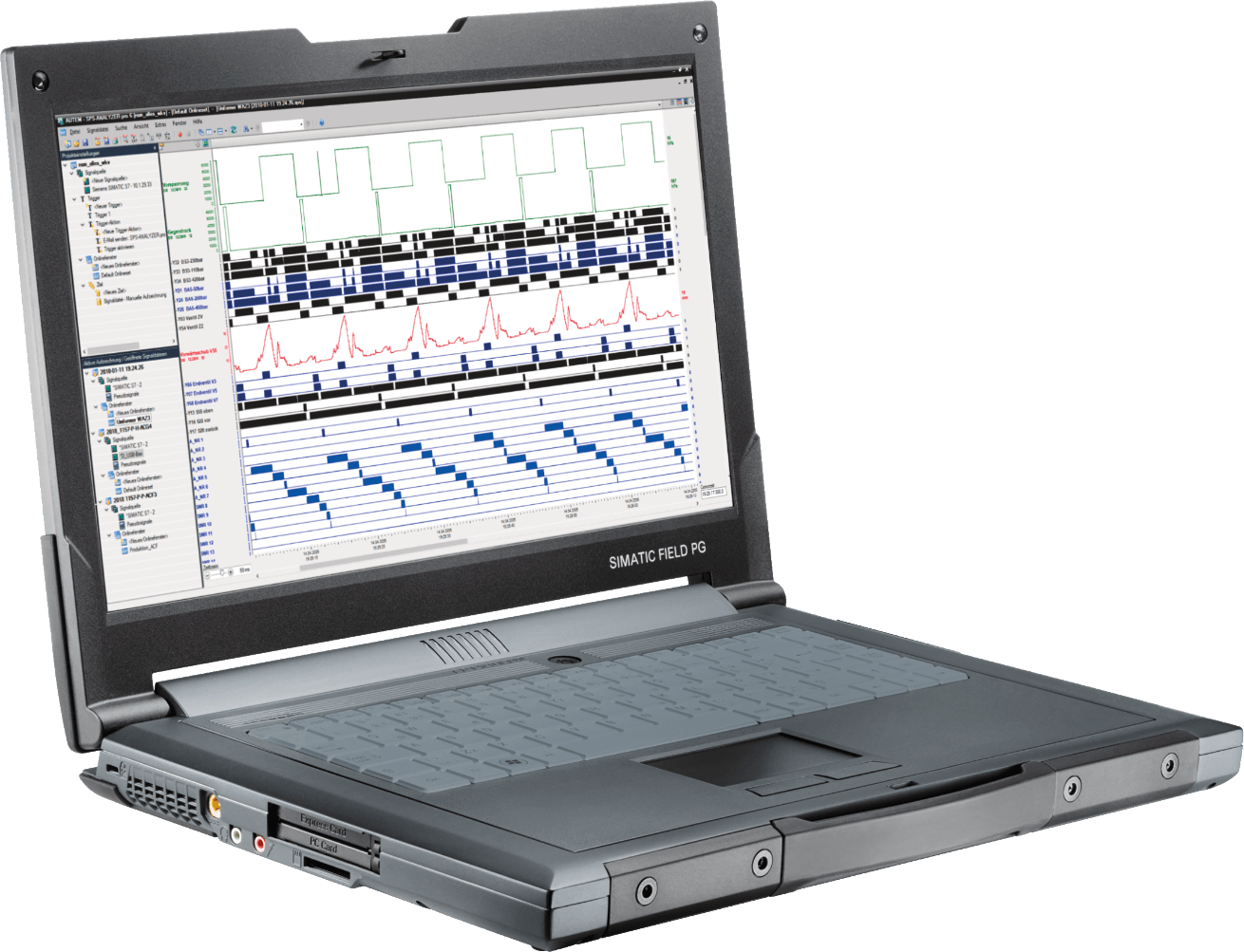

Дисплей в реальном времени позволяет наблюдать форму сигнала
в реальном времени. Анализ и оценка сигнала происходит уже во время записи. В дополнение к постоянной записи вы можете задать условия срабатывания для регистрации определенных событий. Это позволяет специально регистрировать редко возникающие спорадические ошибки для последующего анализа.
Для кого?
Технический менеджер — использующий эту систему, сможет находить и диагностировать спорадические неисправности. Мониторинг состояния оборудования позволит определить время профилактического обслуживания для устранения дорогостоящих поломок. Для эффективного реактивного обслуживания система мониторинга оснащена видеомодулем, который расширяет возможности поиска и устранения первопричины поломки.
Директор производственного предприятия — сможет однозначно определить гарантийный случай в случае неисправности оборудования, благодаря объективному измерению и регистрации сигнала процесса.
Технолог — сможет оптимизировать цикл в своем производстве благодаря исследованию времени задержки производственной системы.
Техническая информация PLC-Analyzer pro 6
Технические особенности
- Все в одном: настройка проекта, запись, анализ в одном инструменте
- Чисто программное решение: Не требуется специального дополнительного оборудования
- Нет необходимости вносить какие-либо изменения в программу ПЛК
- Запись данных через существующее соединение с ПЛК (Ethernet TCP/IP, последовательное соединение, Fieldbus, ...)
- Высокопроизводительная выборка с помощью специальных драйверов ПЛК
- Запись входных, выходных данных, флагов, таймеров, счетчиков, периферийных устройств, данных блоков данных и других переменных ПЛК
- Используйте символы непосредственно из программного обеспечения для программирования ПЛК, например, загружайте проекты TIA и используйте символы / настройки
- Импорт символов также напрямую из ПЛК TIA
- Оптимизированные блоки данных (S7 1200/1500): Переменные с возможностью прямого чтения
- формат бит-, байт-, слово-, двух- или четырехсловный формат
- Псевдосигналы: генерирование виртуальных сигналов путем [сложного] вычисления из записанных сигналов
- Одновременный сбор данных с нескольких систем ПЛК / также разных производителей (например, SIMATIC S7 + CoDeSys)
- До 250 источников сигналов / 16 миллионов переменных
- Видеодорожка (опция): Запись с камеры синхронно с захватом сигнала ПЛК
- Точная регистрация циклов для различных систем ПЛК
- Поддерживает ПЛК на базе ПК (например, Beckhoff TwinCAT) и симуляторы ПЛК (например, S7-PLCSIM).
- Режимы записи: непрерывная запись, триггерная, с контролем времени
- Включение/выключение адресов и триггеров во время записи
- Отображение сигналов в режиме реального времени
- Удобный выбор сигнала ПЛК для онлайн-окна путем перетаскивания
- Анализ данных сигнала возможен во время записи
- Высокоточное отображение сигналов с кратковременными колебаниями измеряемых значений («пики» )
- Удобное определение триггеров путем перетаскивания
- Срабатывание на двоичные и регистровые значения с помощью AND/OR/XOR/RS и каскадирования
- Время до и после триггера выбирается произвольно
- Широкие возможности срабатывания: Уведомление (E-Mail, SMS, звуковое оповещение, всплывающее окно), любые ПК-команды.
- Сравнение файлов сигналов
- Функция поиска: поиск триггера, фронта, битового шаблона, значений регистра, времени и заметок - даже в нескольких файлах сигналов.
- Измерение разницы во времени и автоматическое измерение битов
- Относительные и абсолютные данные-время
- Гибкое масштабирование и нормализация сигнала - например, преобразование в физические единицы или минимальное-максимальное-увеличение измеренного значения
- Формат числа: десятичный, шестнадцатеричный, двоичный, ASCII, REAL (с плавающей точкой), S5-TIME, TIME, DATE, DATETIME
- Проекты для предварительной настройки и автоматизации процессов сбора данных
- Чрезвычайно надежный и компактный формат файлов
- Несколько целей данных одновременно: например, одновременная запись файла сигнала и файла CSV
- Экспорт файлов сигналов: PDF, CSV, Excel, HTML, графические форматы
- Импорт файлов CSV: визуализация других значений измерений
- Печать файлов сигналов и конфигурации измерений
- Многоязычный пользовательский интерфейс: немецкий / английский
- Системные требования: Microsoft® Windows 7/8/10/11 (32/64-Bit)
- AD_USB-Box® (опция):Запись внешнего напряжения и тока с помощью внешнего бокса, подключенного через USB
- Модуль Videotrack (опция): Модуль Videotrack позволяет вести видеозапись синхронно с захватом сигнала ПЛК.
- BLACKBOX 4 Edge (опция): Сверхкомпактный промышленный ПК для шкафа управления; длительная запись данных процесса, мониторинг, удаленное обслуживание
Драйвер ПЛК
