RevPi Core
Завдяки обчислювальному модулю Raspberry Pi базові модулі є ядром кожної модульної системи Revolution Pi.

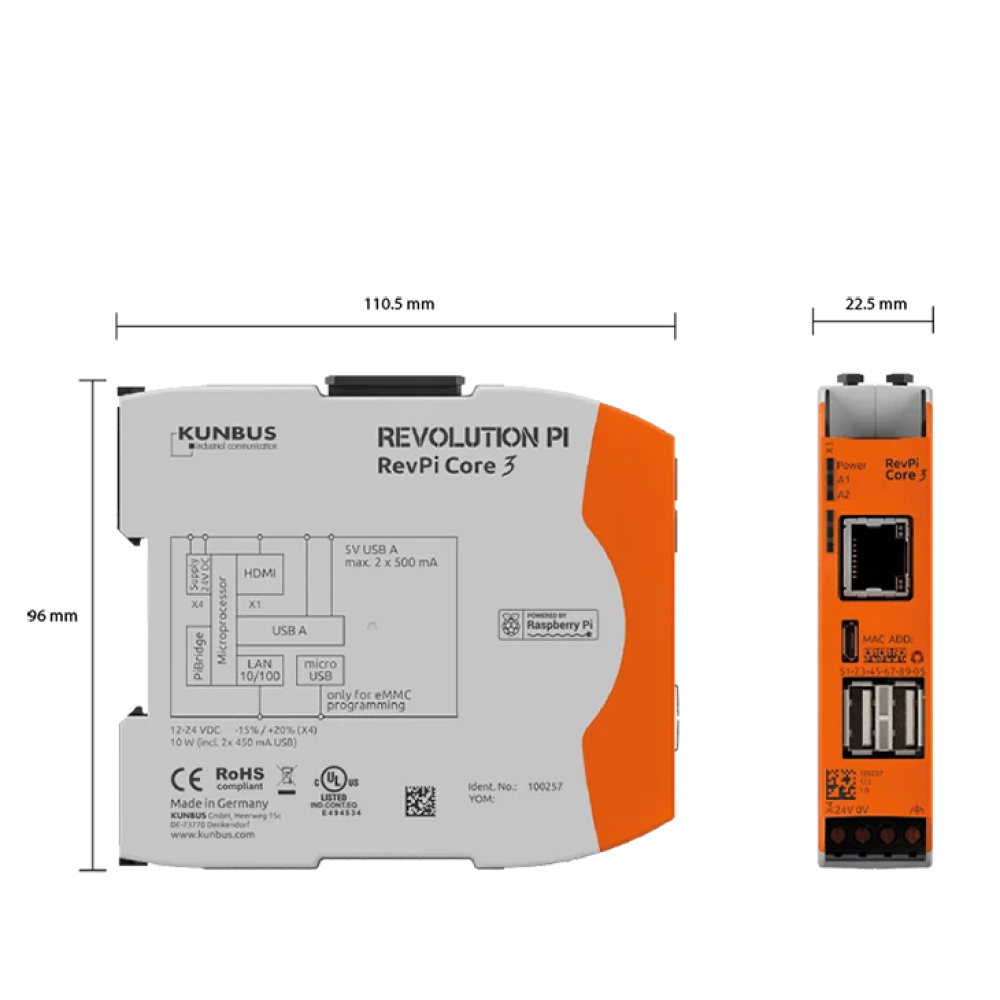

RevPi Core має ширину 22,5 мм лише вдвічі меншу за RevPi Connect,
але має вдвічі більше роз’ємів PiBridge, а саме два. Це означає, що RevPi Core можна оновити за допомогою до 10 модулів розширення. Як і серія RevPi Connect, серія RevPi Core також оснащена обчислювальним модулем Raspberry Pi Compute Module 3, Compute Module 3+
або Compute Module 4S, залежно від варіанту. Годинник реального часу (RTC) із 24-годинною буферизацією гарантує, що пристрій завжди знає, котра година, навіть у разі збою живлення. Як і для всіх базових модулів Revolution Pi, в якості операційної системи використовується спеціально адаптована версія Raspbian з функцією реального часу.
RevPi Core має ширину 22,5 мм лише вдвічі меншу за RevPi Connect,
але має вдвічі більше роз’ємів PiBridge, а саме два. Це означає, що RevPi Core можна оновити за допомогою до 10 модулів розширення. Як і серія RevPi Connect, серія RevPi Core також оснащена обчислювальним модулем Raspberry Pi Compute Module 3, Compute Module 3+
або Compute Module 4S, залежно від варіанту. Годинник реального часу (RTC) із 24-годинною буферизацією гарантує, що пристрій завжди знає, котра година, навіть у разі збою живлення. Як і для всіх базових модулів Revolution Pi, в якості операційної системи використовується спеціально адаптована версія Raspbian з функцією реального часу.
Доступні такі версії RevPi Core:
Як правило, єдиною відмінністю між згаданими вище варіантами RevPi Core є вбудовані обчислювальні модулі Raspberry Pi. Винятком є варіант RevPi Core SE, який не підтримує модулі розширення шлюзу.
- RevPi Core S — на основі обчислювального модуля 4S
- RevPi Core SE — на основі обчислювального модуля 4S
- RevPi Core 3+ — на базі Compute Module 3+
- RevPi Core 3 — на базі Compute Module 3
Повна потужність
Схема живлення є однією з найважливіших частин RevPi Core. Щоб отримати якомога менше тепла від розсіювання потужності,
ми використовуємо найсучасніший високоефективний DC-DC-конвертер (ККД загалом перевищує 80%). Ці перетворювачі використовують вхід 24. В постійного струму (що є звичайним випадком у промислових застосуваннях) для отримання всіх напруг живлення, необхідних для ядра.
Але наш модуль Core не тільки працює від стандартизованого діапазону живлення від 20,4 В до 28,8 В, але також працює лише від 10,2 В вхідної напруги*. Це означає, що ви навіть можете використовувати автомобільні акумулятори або сонячні панелі як джерело живлення.
При вхідній напрузі 24 В будь-яка втрата потужності до 10 мс не вплине на роботу RevPi Core (споживає повний струм з обох портів USB) і навіть до 25 мс без навантаження USB. Вхідна напруга та функціональне заземлення підключаються до RevPi Core за допомогою потужних роз’ємів у нижній частині.
ми використовуємо найсучасніший високоефективний DC-DC-конвертер (ККД загалом перевищує 80%). Ці перетворювачі використовують вхід 24. В постійного струму (що є звичайним випадком у промислових застосуваннях) для отримання всіх напруг живлення, необхідних для ядра.
Але наш модуль Core не тільки працює від стандартизованого діапазону живлення від 20,4 В до 28,8 В, але також працює лише від 10,2 В вхідної напруги*. Це означає, що ви навіть можете використовувати автомобільні акумулятори або сонячні панелі як джерело живлення.
При вхідній напрузі 24 В будь-яка втрата потужності до 10 мс не вплине на роботу RevPi Core (споживає повний струм з обох портів USB) і навіть до 25 мс без навантаження USB. Вхідна напруга та функціональне заземлення підключаються до RevPi Core за допомогою потужних роз’ємів у нижній частині.
Складна схема захисту гарантує безперервну роботу навіть за потужних електричних або електромагнітних перешкод
на вхідних лініях живлення (за умови, що функціональне заземлення підключено належним чином). У наші випробувальні лабораторії було змодельовано удари блискавки та роботу зварювальних апаратів, але вони не вразили наших модулів RevPi Core.
Крім того, Revolution Pi має годинник реального часу з 24-годинною буферизацією, який гарантує, що пристрій завжди знає, котра година, навіть у разі збою живлення.
на вхідних лініях живлення (за умови, що функціональне заземлення підключено належним чином). У наші випробувальні лабораторії було змодельовано удари блискавки та роботу зварювальних апаратів, але вони не вразили наших модулів RevPi Core.
Крім того, Revolution Pi має годинник реального часу з 24-годинною буферизацією, який гарантує, що пристрій завжди знає, котра година, навіть у разі збою живлення.
Для кого?
Фахівців з промислової автоматизації — RevPi Core, оскільки він пропонує потужну
і надійну платформу для додатків управління з такими функціями, як робота в режимі реального часу, модульна система вводу/виводу і зв'язок з промисловими протоколами, такими як Modbus
і CANopen.
і надійну платформу для додатків управління з такими функціями, як робота в режимі реального часу, модульна система вводу/виводу і зв'язок з промисловими протоколами, такими як Modbus
і CANopen.
Інженери управління — RevPi Core надає інженерам
з управління компактну, потужну і гнучку платформу для побудови систем управління. Вона підтримує роботу в режимі реального часу і має кілька інтерфейсів для зв'язку
з датчиками, виконавчими механізмами та іншими компонентами.
з управління компактну, потужну і гнучку платформу для побудови систем управління. Вона підтримує роботу в режимі реального часу і має кілька інтерфейсів для зв'язку
з датчиками, виконавчими механізмами та іншими компонентами.
Фахівці з промислового IoT — Завдяки підтримці Ethernet
і бездротових протоколів зв'язку може використовуватися
для збору і передачі даних
з датчиків, машин та інших пристроїв. Можливість інтеграції з хмарними системами надає фахівцям з промислового Інтернету речей можливість віддаленого моніторингу
та управління виробничими процесами.
і бездротових протоколів зв'язку може використовуватися
для збору і передачі даних
з датчиків, машин та інших пристроїв. Можливість інтеграції з хмарними системами надає фахівцям з промислового Інтернету речей можливість віддаленого моніторингу
та управління виробничими процесами.
Фахівці з робототехніки — RevPi Core - це компактна і потужна платформа для побудови роботизованих систем. Завдяки підтримці роботи в режимі реального часу та різноманітним інтерфейсам для зв'язку
з датчиками та виконавчими механізмами, вона надає фахівцям з робототехніки гнучке рішення для управління
та моніторингу роботизованих систем.
з датчиками та виконавчими механізмами, вона надає фахівцям з робототехніки гнучке рішення для управління
та моніторингу роботизованих систем.
Технічна інформація RevPi Core
Інтерфейси
Як і Raspberry Pi, RevPi Core оснащений загальними інтерфейсами.
за допомогою роз’єму Micro-USB посередині передньої панелі. Потім RevPi Core завантажиться в пасивному режимі доступу eMMC і буде поводитися як клієнтська флешка USB. Таким чином ви можете вперше прошити модуль за допомогою файлу зображення з ПК.
Як і Raspberry Pi, RevPi Core оснащений загальними інтерфейсами.
- Штекер Ethernet
- Штекер USB
- Штекер Micro USB
за допомогою роз’єму Micro-USB посередині передньої панелі. Потім RevPi Core завантажиться в пасивному режимі доступу eMMC і буде поводитися як клієнтська флешка USB. Таким чином ви можете вперше прошити модуль за допомогою файлу зображення з ПК.
- Штекер Micro HDMI
- 1 розетка RJ45 Ethernet
- 2 x роз'єми USB 2.0
- 1 x роз'єм Micro HDMI
- 1 x роз'єм Micro USB 2.0
- 2 x PiBridge (для модулів розширення RevPi Con)
Висока модульність
Однією з наших головних цілей було зробити Raspberry Pi готовим
до важких промислових умов, щоб він міг стати справжнім IPC, який відповідає стандарту EN 61131-2.
- Магістраль даних, що з’єднує всі модулі RevPi, називається PiBridge. Модулі фізично з'єднані один з одним за допомогою системного роз'єму на верхній стороні. Через цей роз'єм обмінюються сигналами трьох типів:
- 4 контакти PiBridge використовуються для автоматичного виявлення модуля під час фази запуску. Після цієї фази RevPi Core точно знає, які модулі підключені та в якому вони фізичному положенні.
- 4 контакти PiBridge використовуються для швидкого обміну невеликими пакетами даних за допомогою сигналів RS485. Цей канал також використовується для конфігурації модуля під час фази запуску. Після налаштування цей канал використовується для циклічного обміну даними між RevPi Core і всіма підключеними модулями вводу-виводу.
- 8 контактів PiBridge використовуються для швидкого обміну великою кількістю даних за допомогою сигналів Ethernet. Дотепер цей канал використовується лише нашими модульними модулями шлюзу,
- які можуть циклічно збирати до 512 байт даних майже з усіх відповідних польових шин.
Однією з наших головних цілей було зробити Raspberry Pi готовим
до важких промислових умов, щоб він міг стати справжнім IPC, який відповідає стандарту EN 61131-2.
- Живлення: 12-24 В постійного струму -15 % / +20 %, макс. 10 Вт
- Робоча температура: від -25 °C до 55 °C
- Захист від електростатичного розряду: 4 кВ/8 кВ відповідно до EN 61131-2 та IEC 61000-6-2
- Випробування на перенапругу/вибух: застосовується відповідно до EN 61131-2 та IEC 61000-6-2
- Випробування на електромагнітні перешкоди: відповідно до EN 61131-2 та IEC 61000-6-2
- Сертифіковано UL (UL-File-No. E494534)
