RevPi Connect

Реалізуйте свої ідеї за допомогою шлюзу IIoT з відкритим кодом RevPi Connect.
Шлюз IIoT з відкритим кодом RevPi Connect надає користувачам максимальну свободу при реалізації проектів IIoT завдяки концепції відкритої платформи (включно з повними правами root). RevPi Connect оснащений Raspberry Pi Compute Module 3, Compute Module 3+ або Compute Module 4S, залежно від версії. Годинник реального часу (RTC)
із 24-годинною буферизацією гарантує, що пристрій завжди знає, котра година, навіть у разі збою живлення. Спеціально модифікована версія Raspbian з патчем у реальному часі доступна як операційна система. Поширені протоколи IIoT, такі як MQTT і OPC UA, підтримуються
для передачі машинних даних безпосередньо в хмару.
Запросити ціну
Доступні такі версії RevPi Connect:
  • RevPi Connect S — на основі обчислювального модуля 4S
  • RevPi Connect SE — на основі обчислювального модуля 4S
  • RevPi Connect+ — на базі Compute Module 3+
  • RevPi Connect — на базі Compute Module 3
Как правило, единственным отличием между собранными выше вариантами RevPi Connect являются встроенные вычислительные модули Raspberry Pi. Исключением является вариант RevPi Connect SE, не поддерживающий модули расширения шлюза.

Можливості Modbus:

RevPi Connect вже має можливість головного та підлеглого пристроїв для популярних мережевих протоколів Modbus RTU та Modbus TCP. Тому для цих двох мережевих протоколів зовнішні шлюзи більше не потрібні. Modbus TCP працює з інтерфейсами Ethernet, доступними на RevPi Connect (тобто через роз’єми RJ45 на передній панелі) або будь-яким іншим доданим Ethernet-з’єднанням (наприклад, USB-адаптер WLAN), яке забезпечує протокол TCP/IP. Modbus RTU можна реалізувати через
4-контактний роз'єм RS485 на передній панелі. Конфігурація ведучого
та підлеглого пристроїв контролюється за допомогою програмного забезпечення для графічної конфігурації PiCtory на основі браузера.
Програмне забезпечення з відкритим кодом
Незважаючи на те, що Revolution Pi є відкритою системою, на якій кожен може встановити власне програмне забезпечення, ми постаралися оснастити Revolution Pi програмним забезпеченням і програмами, які охоплюють більшість програм. Використовувана операційна система — це налаштована версія Raspbian, яка включає патч ядра в реальному часі. На нашу думку, це найкращий компроміс, щоб залишатися якомога ближчим до вихідного середовища розробки Raspberry Pi
і при цьому отримати високий контроль над пріоритетами завдань, якими керує планувальник.


Планувальник, який керує виконанням завдань операційною системою, може бути детально налаштований у цьому модифікованому ядрі, щоб уникнути затримок, які зазвичай викликані мережевими та іншими доступами
до введення/виведення. Відповідні драйвери для модулів розширення, звичайно, уже попередньо встановлені.
Сертифікований пристрій Azure
Збір даних датчиків, їх обробка та надсилання оброблених даних у хмару є однією з сильних сторін Revolution Pi.
Тому і RevPi Core 3+, і RevPi Connect+ були сертифіковані Microsoft Azure. Сертифікація гарантує, що інтеграція з однією
з найважливіших хмарних платформ може бути здійснена максимально гладко та легко.
Вузол-RED
Попередньо встановлене програмне забезпечення з відкритим кодом Node-RED є чудовим інструментом для реалізації простих завдань автоматизації та швидкого створення прототипів. Завдяки нашим спеціально розробленим вузлам
RevPi модулі Revolution Pi легко інтегруються в Node-RED.
Для кого?
Інженери з автоматизації — Їм потрібен RevPi Connect для інтеграції та управління різними пристроями та системами автоматизації у виробничому процесі.
Інженери з управління — Вони використовують RevPi Connect для моніторингу та управління виробничими процесами і системами, забезпечуючи їх ефективну та результативну роботу.
Інженери з технічного обслуговування — Вони використовують RevPi Connect для діагностики та вирішення технічних проблем у виробничому процесі, скорочуючи час простою і підвищуючи загальну продуктивність.

Технічна інформація RevPi Core


Інтерфейси
RevPi Connect має повний набір важливих інтерфейсів

  • Два порти Ethernet
Два порти Ethernet RJ45 не можуть одночасно інтегрувати пристрій
у дві окремі мережі.

  • Роз'єм RS485
4-полюсний роз'єм RS485 для підключення, наприклад, датчика
Modbus RTU.
  • Два USB роз'єми
RevPi Connect оснащений двома роз’ємами USB-A на передній стороні, які можна використовувати для клієнтських пристроїв USB 2.0. Обидва роз’єми можуть створювати до 500 мА на контактах живлення 5 В. Таким чином, ви можете підключити USB-накопичувачі або флешки випадково до цих роз’ємів, не потребуючи активного USB-концентратора.

  • Роз'єм Micro USB
Ви можете підключити системний USB-хост (за допомогою ПК) до RevPi Connect за допомогою роз’єму Micro-USB на середині передньої панелі. Потім RevPi Connect завантажитися в пасивному режимі доступу eMMC
і буде мати на увазі як клієнтський USB-накопичувач. Таким чином ви можете вперше прошити модуль за допомогою файлу зображення з ПК.

  • Роз'єм Micro HDMI
Один штекер Micro-HDMI, напр. для підключення відеомонітора.

Реальна промислова придатність
Однією з наших ключових цілей було надати Raspberry Pi реальних промислових можливостей, щоб перетворити його на справжній шлюз IIoT. З цієї причини корпус рейки RevPi Connect оснащено надійним промисловим обладнанням 24 В, яке відповідає стандарту EN61131-2.

  • Джерело живлення: 12-24 В постійного струму -15 % / +20 %
  • Робоча температура: від -25 °C до 55 °C
  • Захист від електростатичного розряду: 4 кВ/8 кВ відповідно до EN 61131-2 та IEC 61000-6-2
  • Випробування на перенапругу/вибух: застосовується відповідно до EN 61131-2 та IEC 61000-6-2
  • Випробування на електромагнітні перешкоди: відповідно до EN 61131-2 та IEC 61000-6-2
  • Сертифіковано UL (UL-File-No. E494534)
Інтерфейси
  • 2 розетки RJ45 Ethernet
  • 2 x роз'єми USB 2.0
  • 1 x роз'єм Micro HDMI
  • 1 x роз'єм Micro USB 2.0
  • 1 гвинтова клема RS485 (4 полюси)
  • 1 x 24 В вхід для сигналів відключення ДБЖ
  • 1 вільно програмований перемикаючий контакт реле
  • 1 x PiBridge (для модулів розширення RevPi)
  • 1 x ConBridge (для модулів розширення RevPi Con) n)
Індивідуальні додатки можна програмувати, серед іншого, за допомогою Node-RED, Python або безпосередньо в C. Модульна конструкція

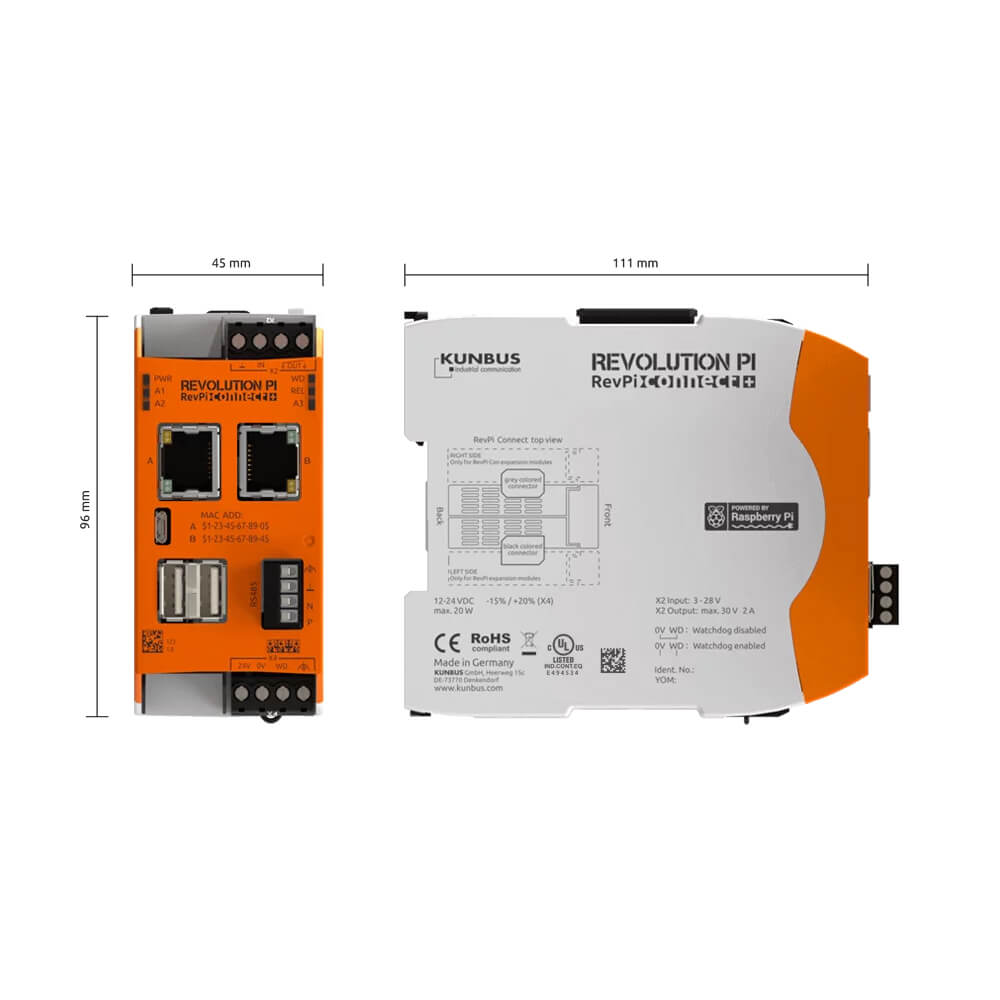

RevPi Connect дозволяє оснастити базовий пристрій шириною 45 мм відповідними модулями розширення, такими як цифрові та аналогові IO, польова шина шлюзи (не підходять для RevPi Connect SE) і радіомодулі, як, наприклад, для Bluetooth. Модулі розширення можуть бути з’єднані (plug and play) з базовим пристроєм через роз’єм, розташований
у верхній частині, і можуть бути легко налаштовані за допомогою графічного інтерфейсу користувача.

Технические характеристики
